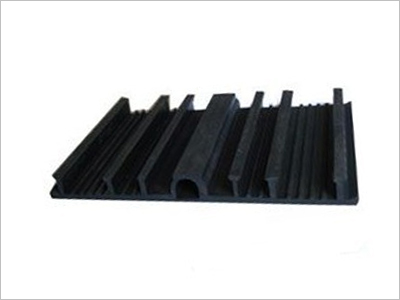

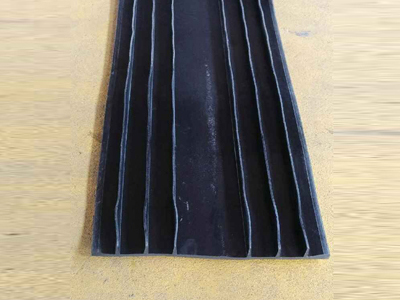

中埋式橡膠止水帶，這是一種主要用于在混凝土變形縫、伸縮縫等混凝土內部設置的止水帶產品，具有以橡膠材料彈性和結構形式來適應混凝土伸縮變形的能力。本產品是利用橡膠的高彈性和壓縮變形性，在各種荷載下產生彈性變形，從而起到緊固密封有效地防止建筑構件的漏水，滲水，并起到減震緩沖作用，可確保工程建筑物的使用壽命。
用途及適應溫度：
●普通型：－25℃－+60℃；
●耐寒型：－40℃－+60℃
接頭方法
中埋式橡膠止水帶接頭方法有兩種：
一種是采用粘接劑進行冷接頭，一種是使用熱硫化模具進行熱接。
下邊就分別介紹下兩種接頭方法：粘接劑冷接是采用橡膠止水帶專用冷接膠水、采用搭接法把止水帶需要接頭的斷面用磨光機磨平5~10厘米、涂膠水壓實即可，具有強度高、凝固快的優點、施工方便、省時省力，可達到一般工程質量要求。
現場熱接硫化法接頭是使用與止水帶匹配的熱硫化模具及生膠片現場硫化熱接，施工難度大，但接頭效果理想，適合對工程質量要求嚴格的項目。
從結構形式上可分為CB型止水帶和CP型止水帶兩種。
CB型止水帶是指中間有孔的中埋式止水帶，可分為CB型橡膠止水帶、CB型塑料止水帶兩類。主要適用于各種混凝土構筑物的伸縮縫、沉降縫及防震縫等，具有與混凝土錨固緊密、止水密封和適應變形縫伸縮變形的能力優秀等。
CP型止水帶是指中間無孔的中埋式止水帶，可分為CP型橡膠止水帶、CP型塑料止水帶兩種。主要適用于各種變形量不大的混凝土構筑物的施工縫、完全收縮縫、不完全收縮縫、伸縮縫等，具有與混凝土錨固緊密、止水密封及彈性拉伸變形等特點。
我們對于此種橡膠止水帶設計及選用標準： 在工程設計及施工選用過程中，CB型中埋式橡膠止水帶的寬度及厚度應按以下條件確定:
1、水壓小于4m,水平和垂直變形量不超過10mm 時，CB型中埋式橡膠止水帶的寬度不宜小于200mm，厚度不宜小于5mm；
2、水壓為4-8m，水平和垂直變形量不超過30mm時，CB型中埋式橡膠止水帶的寬度不宜小于300mm，厚度不宜小于6mm；
3、水壓大于8m,水平和垂直變形量超過30mm時，CB型中埋式橡膠止水帶的寬度不宜小于350mm ,厚度不宜小于8mm；
4、水壓不大于8m,水平變形量不超過20mm，當無垂直變形時，CB型中埋式橡膠止水帶的寬度不宜小于200mm,厚度不宜小于5mm。
除此之外，當結構斷面尺寸大于500mm時，CB型中埋式橡膠止水帶的寬度不宜小于300mm，當CB型止水帶進行彎曲放置時，其轉彎半徑不得小于300mm。中埋式橡膠止水帶產品標準按止水帶GBl8173.2—2000是利用橡膠的高彈性和壓縮變形性，在各種荷載下產生彈性變形，從而經濟型中埋式橡膠止水帶起到緊固密封有效地防止建筑構件的漏水，滲水，并起到減震緩沖作用，可確保工程建筑物的使用壽命。本產品主要用于混凝土現澆時必須設有的永久性變形縫內，如水渠、隧道引出口、擋水壩、輸水渡槽等。
施工安裝注意
中埋式橡膠止水帶是在混凝土澆筑過程中部分或全部澆埋進混凝土中。待上一段混凝土澆注完成，施工縫界面硬化并表干后，清除界面浮渣，在澆埋混凝土以前先要使其在界面部位保持平展，接頭部分粘接緊固，止水帶接頭必須粘接良好，施工現場條件具備，可采用熱硫化連接的方法，不加任何處理的所謂“搭接”是絕對不允許的。再以適當?shù)牧Τ浞譂矒v，振蕩混凝土來定位止水帶，使其與混凝土良好的結合，以免影響止水效果。
在施工過程中，由于混凝土中有許多尖角的石子和銳刃的鋼筋，所以在澆搗和定位止水帶時，應注意澆搗的沖擊力，以免由于力量過大而刺破橡膠止水帶，如發現有破裂現象應及時補修，否則在接縫變形和受水壓時橡膠止水帶所能抵抗外力的能力就會大幅度降低。
在定位橡膠止水帶時，產品安裝必須固定，避免在澆注混凝土?xí)r發生位移，保證止水帶在混凝土中的正確位置。一定要使其在界面部位，保持平展，更不能讓止水帶翻滾，扭結，如發現有扭結不展的現象應及時進行調整。通常我們固定止水帶的方法有：利用附加鋼筋固定；專用卡具固定；鉛絲和模板固定等，如需穿孔時，只能選在止水帶的邊緣安裝區，不得損傷其它部分。
1、止水帶按材料分為橡膠止水帶、塑料（PVC）止水帶、鋼板止水帶、橡膠加鋼邊止水帶。
橡膠止水帶是采用天然橡膠與各種合成橡膠為主要原料，摻加各種助劑及填充料，經塑煉，混煉， 壓制成型，其品種規格較多，有橋型、山型、P型、R型、U型、Z型、乙型、T型、H型、E型、Q型等。該止水材料具有良好的彈性，耐磨性、耐老化性和抗撕裂性能，適應變形能力強、防水性能好，溫度使用范圍-45℃-+60℃。當溫度超過+70℃，以及強烈的氧化作用或受油類等有機溶劑侵蝕時，均不得使用該產品。
2、按厚度分
主要設置在分部施工縫處,以增加兩次混凝土施工結合面積,主要來滿足施工縫防水要求,應按其厚度分別采用折疊咬接或搭接；
止水帶鋼板型號是寬300mm,厚3mm的鋼板,長度3m1塊,材質為Q235鋼。施工時用對拉螺栓做水平支撐架,確保止水帶的垂直度及高程滿足設計及規范要求;混凝土澆筑完畢后要及時清理止水鋼板上部被混凝土污染部分,防止上部混凝土澆筑時與鋼板結合不良;下部施工完畢后,盡早鑿毛清理,確保上部施工時混凝土能良好的結合;澆筑上部混凝土前,應用高壓氣槍或水槍沖洗底部混凝土,清除上部結構施工時散落的灰渣等污染物,在澆筑上部結構混凝土?xí)r,首層應該先澆筑2cm左右厚度的同等標號砂漿,一方面潤濕先期施工的混凝土表層,起到良好的結合層的作用,另一方面來檢查模板支護情況,確保構筑物外觀尺寸符合設計及規范要求。設置鋼板止水帶在一定程度上解決了因?yàn)槭┕すに囁较拗?必須留置施工縫而發生滲漏的問題,但是這種方法也有3方面的不足之處:①由于使用大量的鋼板及支撐構件造價高,不經濟;②施工工藝較復雜,需分段焊接止水鋼板、支撐結構,在構筑物鋼筋結構復雜時安裝鋼板較困難,下部結構施工完畢后,要清理被污染的鋼板;③防滲效果不理想,下部結構澆筑混凝土?xí)r經常碰撞鋼板,導致其變形移位,混凝土澆筑高程也難以控制,上部結構澆筑混凝土?xí)r振搗困難,經常因?yàn)槁┱癜粗圃觳馁|(zhì)分為： 橡膠止水帶（R），如：天然膠、氯丁膠、丁苯膠等
塑料止水帶（P），如：聚氯乙烯、聚乙烯等
3、金屬止水帶（M），如：銅、不銹鋼、碳鋼等
4、按用途分
變形縫用止水帶（B）
施工縫用止水帶（S）
有特殊耐老化要求的接縫用止水帶（J）
注：有鋼邊的止水帶（G，如：BG、SG、JG）
5、按設置位置
中埋式止水帶（Z）
背貼式止水帶（T）

6、按型狀分為
平板型止水帶（中部為平板的止水帶）
止水帶不同形狀示意圖
止水帶不同形狀示意圖
變形型止水帶（能夠適應接縫變形的止水帶，又分為封閉型（中心孔等）和開敞型
（中心變形體不封口）兩種，開敞型包括W型、F型、Ω型、波型等）
產品標記：用途-材質-位置-規格（長×寬×厚）
如：長40000mm、寬350mm、厚8mm的變形縫用中埋式橡膠止水帶標記為：
B-R-Z-40000×350×8
紫銅止水帶
紫銅止水，其主要特點有：抗腐蝕能力強；強度高，能承受較大變形；外觀輪廓清晰，無裂紋、壓折、凹坑。
適用于各類高級水工建筑的基礎止水、壩身止水、壩頂止水、廊道止水，以及壩體內孔洞止水、廠房止水、溢流面下橫縫止水等，是防止疏漏最理想的產品
建國以來國內水利水電工程中設計采用的止水帶主要材質有四種，即純銅片（紫銅）、不銹鋼片、橡膠、塑料等。其中純銅因其耐化學浸蝕、適應變形、強度高等優良特性，是工程中重要止水部位的首選材料。
用途
主要用于基建工程、地下設施、隧道、污水處理廠、水利、地鐵等工程、閘門、壩底、建筑工程、地下建筑物等伸縮縫混凝土澆制配用。 QZ系列橡膠作。從而確保工程建筑的使用壽命。
設計選用
止水帶的選擇應根據構筑物的重要性等級、變形縫變形量及水壓、止水帶的使（應）用工作環境、經濟因素等條件綜合考慮確定。
止水帶材質的選擇可按照下列規定：
a、一般情況下多選擇天然橡膠止水帶；
b、當遇有弱酸、堿類腐蝕介質時，宜選用氯丁橡膠止水帶；
c、當遇有油類介質時宜選用丁腈橡膠止水帶；
d、當遇有霉菌侵蝕的可能時，應考慮止水帶的防霉性，其等級應達到2級及2級以上；
e、當使用溫度為：-25℃~60℃時選用氯丁橡膠止水帶
-35℃~60℃時選用天然橡膠止水帶
-40℃~60℃時選用三元乙丙橡膠止水帶
f、當遇有應與防水板等材料焊接時，宜選用與其同分子的合成樹脂型止水帶（EVA、PE、ECB、HDPE、PVC）。
|
